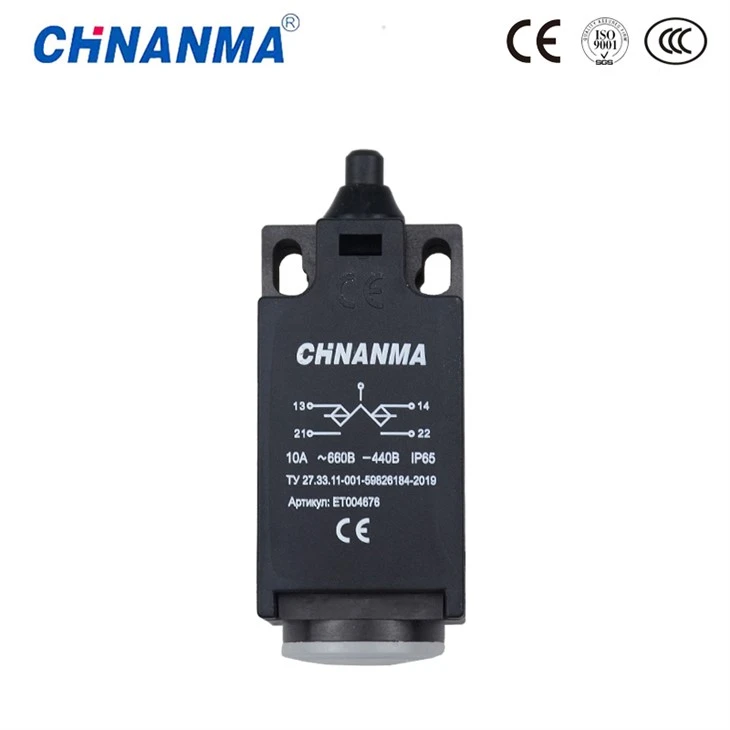

A kortárs ipari automatizálás és a mechanikus berendezések iparában a korlátozó kapcsolók, mint kulcsfontosságú érzékelő eszközök, nélkülözhetetlen szerepet játszanak. Ez egy elektronikus alkatrész, amelynek célja, hogy megakadályozzák a gépet a balesetek miatti hibás működésében. Munka alapelve az aktuális változások felhasználása annak meghatározására, hogy az áramkör hibás -e. Az eszköz pontosan azonosíthatja a mechanikus összetevő vagy annak mozgási állapotának konkrét helyzetét, és konvertálhatja ezeket az információkat elektronikus jelekké, ezáltal elérve a teljes eszköz pontos vezérlésének célját. Ugyanakkor hatékonyan megakadályozhatja a téves moporozást, és biztosíthatja a berendezés stabil és megbízható működését. A határkapcsoló helyes beállítása nemcsak a berendezés stabil működését érinti, hanem közvetlen hatással van a termelés biztonságára és hatékonyságára is. Ha a telepítés helytelen, vagy a használat nem megfelelő, akkor biztonsági balesetet és akár veszteségeket is okoz. Ezért e cikk célja az, hogy részletesen megmagyarázza a telepítési folyamatot és a limit kapcsoló óvintézkedését, hogy segítse az olvasókat a telepítés biztonságos és hatékony működésében.
Előkészítés A határkapcsoló telepítése előtt
Az alapvető készítményeket a határkapcsoló telepítésének végrehajtása előtt kell elvégezni. Pontosabban, három szempontra osztható: Először is, a szerszámok szempontjából, csavarhúzókat (mind kereszt, mind lapos), állítható csavarkulcsokat, multimétereket és más hagyományos szerszámokat kell elkészítenie, például huzalcsíkokat és szigetelő szalagot, amelyeket szintén kéznél kell tartani. Az eszközök kiválasztásakor figyeljen a helyszíni berendezéssel való megfelelő fokra. Például néhány keskeny helynek a működéséhez rövid kezű csavarhúzó szükséges.
Ezután a telepítő anyagokat illetően ellenőriznie kell, hogy a határkapcsoló modellje összhangban van -e a rajzok, például a közönséges LXW5 sorozat vagy a piacon lévő Z4V modellek követelményeivel. Különös figyelmet fordítson az összekötő vezetékek specifikációira, például piros a vezérlőhuzalokhoz és a fekete vezetékekhez. A régi villanyszerelők tapasztalata szerint a huzal átmérője nem lehet kevesebb, mint 1 négyzetméter. Javasoljuk, hogy készítsen még két szögletes vaskonzolot és megfelelő csavarokat a rögzítéshez, hogy megakadályozzák a nem megfelelő tartozékokat a telepítés során.
Az utolsó és legfontosabb dolog a biztonsági védelmi intézkedések. Ne felejtse el hagyni, hogy a szerelők viseljenek a szükséges védőeszközöket, például az alapvető berendezéseket, például a biztonsági sisakokat és a szemüvegeket, és a legjobb, ha a kezén a munkavédő kesztyűt viselik. Különösen fontos megerősíteni, hogy az elosztó dobozt leválasztották -e a vezetékek előtt, és a legjobb, ha egy tesztelőt használ a vonal újbóli ellenőrzésére. A munkaterületen le kell lógni a "Működésben" feliratot, hogy megakadályozzák a többi személyt, hogy véletlenül megérintsék az élő berendezéseket - ezt a kapcsolatot sok újonc könnyen elhanyagolhatja, de ez valójában kulcsfontosságú lépés a biztonságos működés biztosítása érdekében.
A határkapcsoló telepítési helyzetének meghatározása
Először meg kell tudnunk, hogy milyen funkciókra van szükség a berendezéshez
Például a berendezésnek fel kell fedeznie azt a helyzetet, amikor a mozgó alkatrészek elérik a megadott helyzetet, például azt a helyzetet, ahol a robotkar a feldolgozási helyzetbe mozog, és meg kell állnia, vagy azt a helyzetet, ahol vissza kell térnie az eredethez és visszaállítani. Ebben az időben a vezérlőrendszer konkrét követelményei szerint fel kell jegyezni a megfigyelendő pozíciókpontokat és cselekvési típusokat.
Ellenőrizze a környező környezetet
A telepítéskor fordítson különös figyelmet olyan tényezőkre, mint a páratartalom és a környezeti rezgés. Például egy olyan öntödében, ahol magas hőmérsékletű fém törmelékek vannak, vagy egy nagy páratartalommal rendelkező part menti területeken gyári épületben kell választania egy olyan helyet, amely porálló és nedvességálló, és a későbbi karbantartáshoz kényelmes. Röviden: biztosítani kell, hogy a kapcsoló hosszú ideig felhasználható legyen, és nem túl nehéz, hogy a karbantartó személyzet fel -le mászjon.
Konkrét pozicionálási művelet
Ebben az időben olyan eszközöket kell használnia, mint például a lézeres távolságkapocsok, hogy többször mérjék. Például, először tegye a helymeghatározó címkéket a berendezés sínekre, majd hagyja, hogy a mechanikus alkatrészek többször kirakodva menjenek, hogy megfigyeljék a tényleges mozgási pályát. Különös figyelmet kell fordítani arra, hogy a kapcsoló kiváltó rúdja és a kenőolaj -csövek kenjenek egymással ütközni, hogy elkerüljék az interferencia problémáit a működés közben.
Kulcskapcsolati lépések a határkapcsolók telepítési folyamatában
Mire kell figyelni a zárójel telepítésekor
A zárójel rögzítése előtt azt egy szinttel, például egy szokásos üvegcső vagy elektronikus szinttel kell kalibrálni. A csavarok rögzítésekor figyeljen arra, hogy ne hagyja ki a tömítést, különösen a nagy vibrációval rendelkező berendezéseknél, a legjobb a rugó alátéteket felszerelni, hogy a tartó nem változik a hosszú távú rezgés miatt.
Tippek a kapcsoló rögzítéséhez
A kapcsoló beillesztésekor a zárójel -nyílásba hagyjon helyet a mozgáshoz, például hagyja el a {0}} mm beállítási helyet az elülső és a hátsó irányban. A rögzítőcsavarok meghúzásakor a legjobb, ha egy elektromos csavarhúzót használnak nyomaték beállítással, először meghúzzuk, majd meghúzzuk a kézikönyvben szükséges Newton-mérők számát. Itt meg kell jegyezni, hogy a csavarokat nem lehet egyszerre csavarozni, és átlósan meg kell húzni, hogy biztosítsák a telepítési laposságot.
Mire kell figyelni a vezetékezéskor
Például az áramköri kábelezési rajz szerinti csatlakoztatáskor a barna huzal csatlakozik a tápegység pozitív pólusához, és a kék huzalt a negatív pólushoz csatlakoztatják. Ezek az alapvető műveletek. A huzal eltávolításakor figyeljen arra, hogy ne hagyja túl sokáig a huzal végét, körülbelül 5-8 mm rézhuzal megfelelőbb. A terminál megsemmisítése után a legjobb, ha a kitett részt hő zsugorodik csövekkel tekerje, amely tartósabb, mint a szokásos szigetelő szalag, különösen a szerszámgépek és a berendezéseknél, gyakran a hűtőfolyadék fröccsenése lesz.
Hogyan kell csinálni a földelést és az interferenciáte
Javasoljuk, hogy a sárga-zöld kétszínű huzalt használja a földelő vezetékek szabványának egyesítésére, például a kapcsolóház földelő termináljának csatlakoztatására a berendezés földelő rudakhoz. A 10 méternél hosszabb jelvonalak esetében a legjobb, ha árnyékoló rétegekkel, például RVVP típusú vezetékekkel ellátott kábeleket használ. Az árnyékoló réteget egyenletesen kell csatlakoztatni a vezérlőszekrény végén a földelő rézbuszhoz. Vigyázzon, ne őrölje meg mindkét végét, különben a hurok -interferenciát könnyen képezi.
Módszerek annak biztosítására, hogy a határkapcsoló huzalozása helyes legyen
Ellenőrizze az áramkört a rajzhoz
A vezetékek csatlakoztatása után a legjobb, ha elkészítjük az elektromos vázlatos diagramot, és összehasonlítjuk azt pontról pontra. Ebben a folyamatban fontos megjegyezni, hogy például a kábelhüvely színének összhangban kell lennie a rajz jelölésével, különös tekintettel a háromfázisú villamos energia fázisszekvenciájának színére. Néhány régi mestert használnak a kábelkötegek megjelölésére, ami szintén gyakorlati trükk.
A Detektálási eszközökkel ellenőrizze az OFF-OFF-t
Például használja a multiméter szondáját, hogy megérintse a különböző érintkezőket. Amikor a határkapcsolót manuálisan megnyomják, akkor látnia kell, hogy az érték jelentős változást mutat. Itt van egy kis trükk. A legjobb, ha multimétert használ egy zümmögővel, hogy közvetlenül megítélhesse a beindulási állapotot, ami intuitívabb, mint a számok bámulása.
Terhelés nélküli szimulációs teszt
Ha nem siet a bekapcsoláshoz, akkor óvatosan érintse meg a kapcsoló trigger -összetevőt egy csavarhúzó fogantyújával. Ebben az időben meg kell figyelnie, hogy a vezérlőszekrény jelzőfénye be- és kikapcsol -e. Ha a PLC -nek van kijelző képernyője, figyeljen arra, hogy a fenti bemeneti pont állapotváltozása szinkronizálódik -e a kapcsoló művelettel.
Tesztelési és ellenőrzési lépések a határkapcsoló telepítése után
Alapvető funkció -ellenőrzés
A bekapcsolás után végezzen először egy kocogási tesztet, például hagyja, hogy az eszköz lassan mozogjon a határhelyzetbe. Ebben az időben fordítson különös figyelmet arra, hogy az eszköz képes -e időben leállni, amikor a kapcsoló bekapcsol. Időnként, ha az előrelépést nem számolják jól, akkor a tehetetlenség átmegy a határponton.
Folyamatos működési megfigyelés
Például hagyja, hogy az eszköz három vagy négy órán keresztül folyamatosan működjön, és összpontosítson arra, hogy ellenőrizze, hogy a terminál forró -e. Miután néhány rossz minőségű kapcsolót gyakran működtetnek, a belső rugó lap deformálódhat a hő miatt, és rossz érintkezést okozhat.
Biztonsági védelem megerősítése
Amellett, hogy ellenőrizze, hogy a földelő vezeték szorosan kapcsolódik -e, figyeljen a kapcsolóház védelmi szintjére. Például egy poros műhelyben, ha egy közönséges IP54 kapcsolót használnak, akkor az nem tarthat több mint fél évet. Ebben az időben fontolóra kell vennie a porálló modellre való váltást.
Nyilvántartási követelmények nyilvántartása
A legjobb, ha a tesztadatokat egy táblázatban rögzíti, például olyan kulcs paraméterek, mint például a műveletek száma és a válaszidő. A tapasztalt mesterek fényképeket is csatolnak a kapcsolóhelyről a jelentésben, így könnyű megtalálni a következő alkalommal, amikor nagyjavítást végez.
Következtetés
A berendezések biztonsága és stabil működése nagymértékben függ a határkapcsolók pontos telepítésétől. Különböző tényezők miatt sok hazai vállalat jelenleg nem fordít elegendő figyelmet a határkapcsolók telepítésére, ami bizonyos balesetekhez vezet. A cikk mélyreható leírása révén áttekintettük a kulcsfontosságú telepítési lépéseket és olyan kérdéseket, amelyekre figyelmet kell fordítani a limit kapcsolókhoz, és kiemeltük alapvető helyzetüket. Ugyanakkor bemutatja azt is, hogyan lehet kiválasztani a megfelelő telepítési programot a webhely feltételeinek megfelelően a teljes telepítési folyamat befejezéséhez, és hogyan lehet ésszerűen és hatékonyan kombinálni a különféle típusú berendezéseket. Reméljük, hogy az olvasók továbbra is megtanulhatják és felfedezhetik a tényleges működési folyamatban, hogy javítsák a berendezések telepítésének és karbantartásának szakmai készségeiket, hogy hozzájáruljanak a berendezések stabil működéséhez és a termelési biztonsághoz.
